東京マルイガスハンドガン【COLT PYTHON 4in.（コルトパイソン）】の分解手順です。初めて分解を行う方、不安な方の参考になれば幸いです。インナーバレルやバルブ交換時にも参考になると思います。
※解体する前に必ずこちらをお読み下さい。

COLT PYTHON 4in./コルトパイソン分解手順

パイソンの解体として、シリンダ、インナーバレル、バルブの交換方法を掲載する。

【シリンダの解体】
シリンダ部分を押さえながら、エキストラクターロッドを回して取り外す。

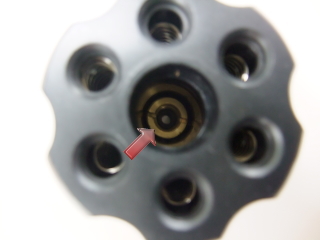

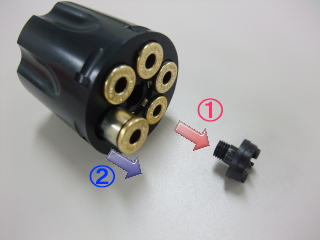

シリンダ内部のネジを大き目のマイナスドライバや、ピンセットなどで回して取り外す。

【注意】下向きに回すと、反対のカート押さえパーツが外れ、全てのカートが飛び出るので注意。

シリンダ内部のネジを取れば、カート押さえパーツが外れ、個々のカートが引き出せる。

【注意】カートは非常にもろいので、細心の注意を。

シリンダを全て解体した状態。

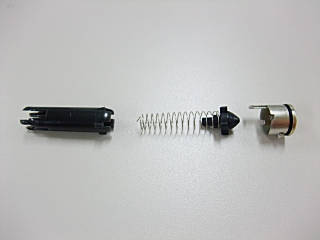

カートを解体した状態。
内部のバネは非常に弱いので、細心の注意を。
伸ばしたりすると、給弾に不具合が生じる場合もある。

【インナーバレル解体】

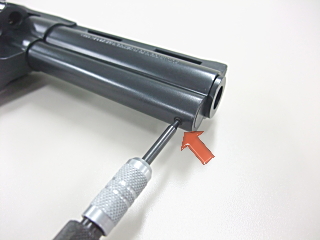

マズルの下にあるイモネジを六角レンチで外す。

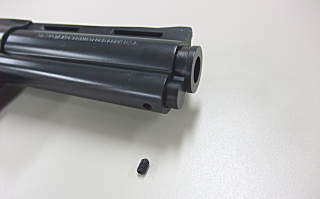

イモネジは非常に小さいので紛失に注意。

イモネジを外せば、マズルパーツが引き出せる。
少し固めなので、根気良くキズを付けないように。

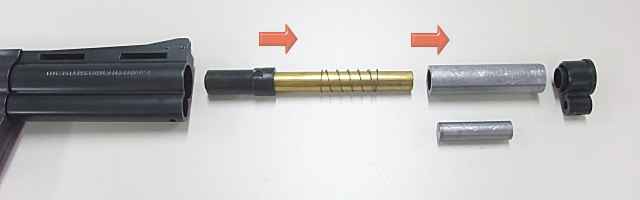

マズル、インナーバレル、フロントウェイトを全て取り出した状態。

チャンバーについているストッパーリングを外す。

【注意】両側均等に力を入れて外す。均等で無い場合には折れる場合もあるので注意。

ストッパーリングを外したら、チャンバーからインナーバレルを引き抜く。

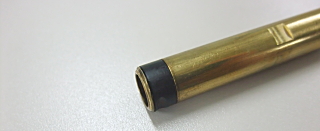

引き出したインナーバレルには小さい、固定ホップパッキンがついている。

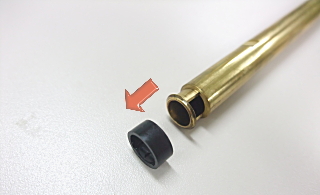

固定ホップパッキンを少し伸ばしながら、インナーバレルから外す。

【放出バルブ交換】

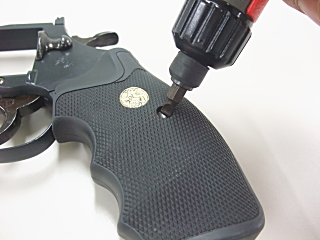

グリップ中央にある－(マイナス)ネジを外す。
裏と両側を外す。

【注意】タンク内にガスが無い事を必ず確認する。

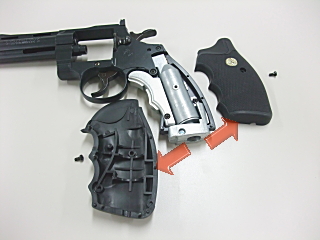

グリップはネジの他にローレットピンでも止まっているので、開きにくいが、マイナスドライバーなどを使い本体から取り外す。キズを付けないように注意。

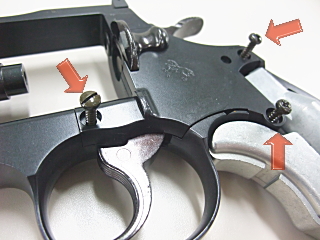

グリップ上部やサイドプレートのネジ３本を外す。

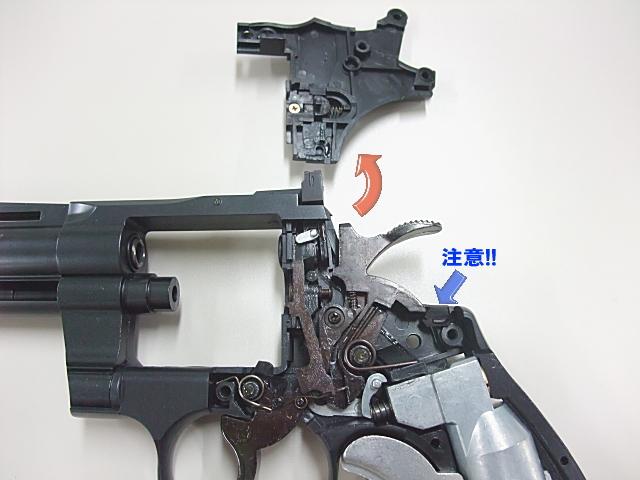

ネジを外したら、サイドプレートを開く。サイドプレートは上部がカギ式に引っ掛かっているので、下部から開くようにゆっくりと上げること。バネなどが飛び散らないように慎重に。
【注意】セーフティロックのパーツは乗っているだけなので外れ易い。非常に小さいパーツなので紛失に注意。

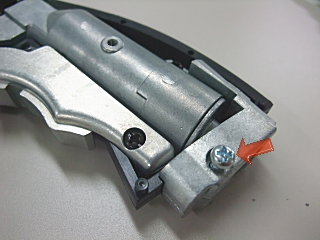

グリップエンドの＋（プラス）ネジを１本外す。

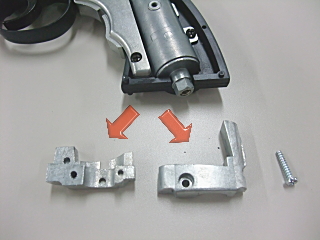

ネジを外したら、グリップエンドの金属を二つに割りながら取り外す。

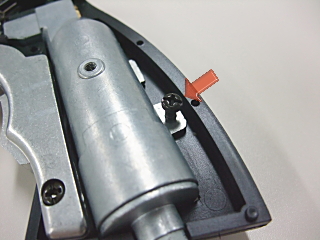

タンクを固定している側面の＋（プラス）ネジを取り外す。

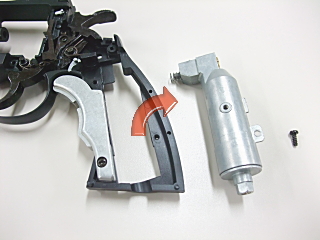

ネジを外したら、ゆっくりとタンクを取り外す。

【注意】上部が引っ掛かっているので、下部からゆっくりと引き抜いていく。内部メカのバネなどが外れないように細心の注意を。

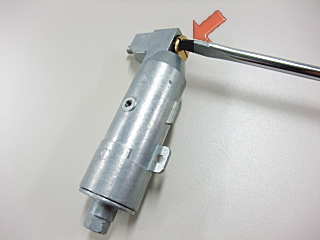

取り出したタンクのバルブ固定ネジをマイナスドライバーで外す。

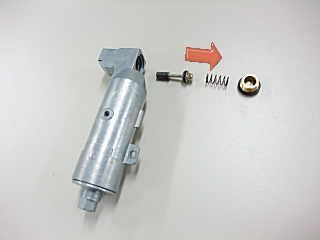

バルブ固定ネジを取り外したら、バルブが取り外せる。スプリングの紛失には注意。

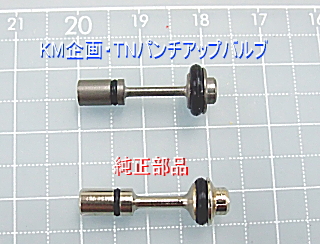

純正のバルブとＫＭ企画・ＴＮパンチアップバルブとの比較。
バルブのＯリングの所が、若干薄くなっている。

ハンドガンとしては、比較的簡単に解体は出来るが、トリガーやハンマー部分は一度解体すると、なかなか組み上げられなくなるので、事前に出来るだけ写真などを撮って置く必要があると思われる。
